СИСТЕМА ЗА ОТКРИВАНЕ НА АВАРИЙНИ И КРИМИНАЛНИ РАЗЛИВИ, ВКЛЮЧВАЩА И МОНИТОРИНГ НА ПРОЦЕСИТЕ В ПРОДУКТОПРОВОДА
Всеки открит наземен или закрит подземен продуктопровод, независимо дали е нефтопровод, газопровод или водопровод, може да бъде подложен на умишлени, случайни или природни въздействия, които могат да доведат до нарушеното му функциониране. Освен загубите, дължащи се на липсващата суровина, са възможни и неблагоприятни последствия за безопасността на околната среда, като :
- Дълготрайно унищожаване на почвата, замърсяване на подземни и питейни водни басейни;
- Нарушаване на екологичното равновесие в даден регион;
- Отравяне на местната флора и фауна;
- Увреждане на пътни артерии, инфраструктура и т.н.

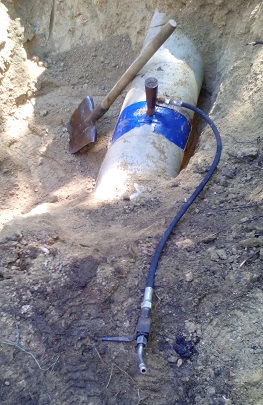

Възможно е извършването и на незаконни врязвания с цел кражби на продукция, съпроводено със значителни финансови загуби, включително :
- загубите от самата суровина ;
- разходите по отстраняване разлива и възстановяване на цялостта на тръбопровода;
- загубите вследствие нарушаването на доставките и подаването на готовата продукция или суровина;
- разходите по охраната, застраховките, отцеплението на даден район и др.
Предлаганата от нас система обезпечава непрекъснат мониторинг на всякакъв вид продуктопроводи, като регистрира промишлени или криминални разливи. Тя е в състояние да установи също дефекти, възникнали вследствие на природни фактори:
- земетресения или разместване на земните пластове;
- наводнения и др.
Основни характеристики:
- Локализация на пробивите в реално време.
- Време за откриване на пробива(теча) – от порядъка на секунди.
- Постоянен мониторинг на процесите в продуктопровода, включително преходни процеси, наличието на зони с вакуум и др.
- Наблюдение в реално време на смесените фронтове при разделно подаване на нефтопродукти.
- Непрекъснат контрол на електрозахранването и възможност за контрол на системите за катодна защита.
Системата включва:
- Триизмерен математически модел на тръбопровода;
- Измервателни прибори, монтирани на тръбопровода;
- Измервателни станции с интегрирани контролери за регистрация на събития;
- Преносна среда, базирана на висикоскоростна безжична компютърна мрежа;
- Централен компютър за обработка на базата данни постъпили от датчиците;
- Софтуер за обработка и анализ на постъпилите данни.

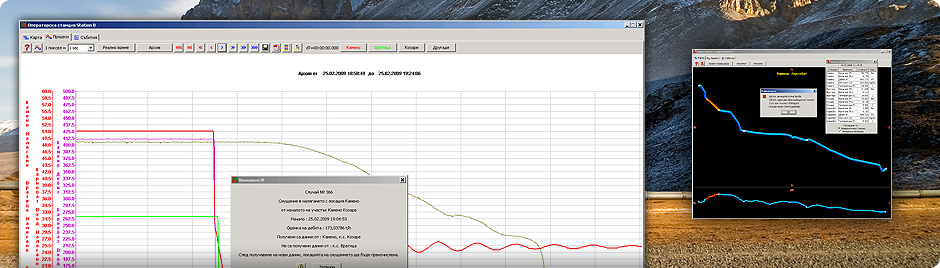

Системата интегрира хардуер и софтуер за събиране на база данни в реално време от показанията на измервателните прибори монтирани на тръбопровода. Данните се подават в централен компютър за обработка и анализ. При използване на комплекс от контролери и телемеханика, системата може да се използва и за извършване на диспечерски контрол и управление на технологичните процеси по време на подаването на различните флуиди по продуктопровода.
Ефекти от внедряването на системата:
- Прекратяване на криминални посегателства срещу тръбопровода (най-вече кражби на горива);
- Превенция - криминалният контингент научава за наличието на система, чрез която охраната на тръбопровода получава в реално време локализацията пробива. Това прави риска от залавяне на местопрестъплението неприемливо голям за крадците на гориво;
- Екологичен ефект - чрез подадената в реално време информация за теч се минимизира времето за реакция, респективно екологичните щети;
- Подобрена управляемост на тръбопровода - диспечерът получава в реално време всички интересуващи го технологични данни;
Системата за мониторинг може да бъде конфигурирана за работа както с различни течности, така и с различни газове, което дава експлоатационна гъвкавост на операторът на тръбопровода.
Реалните възможности на предлаганата от нас система за мониторинг и локализиране на пробиви бяха демонстрирани чрез два експеримента пред ръководството на ЛУКойл – Русия на 5 ноември 2005 год., проведени на продуктопровода, явяващ се собственост на „ЛУКойл Нефтохим Бургас” АД – България. Впоследствие при проведения международен търг през 2006 г., предложената от нас система бе класирана на първо място и тя бе включена в инвестиционната програма на руската нефтена компания ЛУКойл.
През 2007 – 2008 год., внедрихме и въведохме в експлоатация системата за откриване на пробиви и мониторинг на 360 км магистрален продуктопровод, явяващ се собственост на “ЛУКойл България” ЕООД на територията на Р България.
Към настоящият момент системата функционира и оперативната информация в реално време се подава към оператора в базата на управление „Продуктопроводи и нефтобази”, разположено на територията на „ЛУКойл Нефтохим Бургас” АД.
Системата премина изпитанията на времето в различни технологични режими при реални условия и доказа своята ефективност при експлоатацията на тръбопровода, а така също и при локализацията на аварийните и криминални пробиви.
За точното локализиране на мястото на криминалния или авариен разлив, ние предлагаме предварителна изработка на 3D модел на трасето на продуктопровода, независимо дали е наземен или подземен, което се извършва от нашия отдел „Геофизични изследвания”. Има възможност и за топографско картиране на продуктопоровода.
При тестовете, проведени на територията на Р България, системата доказа своята ефективност и способността си да открива и локализира криминални пробиви с много малък дебит (50-250 л/час).
Разработени са и математически методи за откриване и визуализиране върху математическия модел на наличието на газова фаза в тръбопровода, т.е. системата може да локализира участъците на прекъсване на флуида.
Системата може да бъде пригодена за работа с разнородни флуиди на продуктопроводи с произволни диаметри и конфигурация съгласно техническото задание.
Възможно е адаптирането на системата и към вече изградени продуктопроводи, пренасящи и други суровини като нефт, газ, вода и др. химически или органични суровини.
Нашият екип изказва благодарност на ръководството на нефтена компания ЛУКойл – Русия и „ЛУКойл България” ЕООД за съдействието при реализацията на проекта!
